Grúa de camión de grúa pesada grúa montada en camiones

La grúa del camión es una especie de grúa montada en el chasis de un automóvil ordinario o un chasis de automóvil especial, y la cabina de conducción está dispuesta por separado de la sala de control de elevación. Las ventajas de esta grúa son una buena movilidad y transferencia rápida. La desventaja es que las piernas deben ser compatibles cuando se trabaja, y la carga no puede ser conducida, y no es adecuada para trabajar en campos suaves o fangosos. El rendimiento del chasis de la grúa del camión es equivalente al mismo peso total del camión, que cumple con los requisitos técnicos de los vehículos de carretera, por lo que puede pasar sin obstáculos en todo tipo de carreteras. Este tipo de grúa generalmente está equipado con dos salas de control encendidas y apagadas, y la operación debe extender las piernas para mantener la estabilidad. El rango de peso de elevación es grande, de 8 toneladas a 1600 toneladas, y el número de ejes del chasis puede ser de 2 a 10. Es el tipo de grúa más grande y más utilizado.

Envíeconsulta

Descargar

Introducción del producto

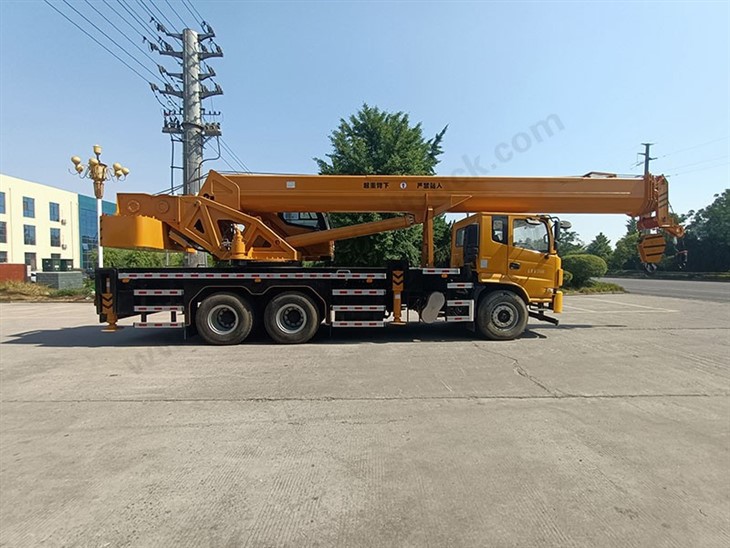

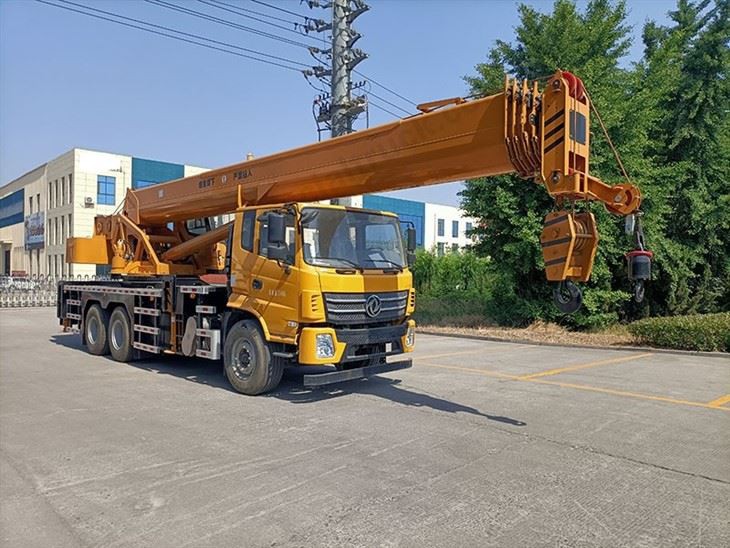

Camión de grúa pesada

25T crane

Parámetro de chasis

Make & Model: Dongfeng Eq1251fq1

Parámetro	Especificación
Parámetro de chasis	Parámetros de contorno del chasis longitud * Ancho * Altura (mm)	880025002950
	Distancia entre ejes (mm)	4350+1350
	Base de rueda (delantera y trasera) (mm)	1960/1860
	Voladizo delantero/trasero (mm)	1475/1625
	Ángulo de aproximación/ángulo de salida (grado)	29/21
	Aparte del suelo (mm)	200
	Capacidad del tanque de combustible (L)	300
Actuación parámetro	Max. velocidad (km/h)	80
Actuación parámetro	Max. Gradiente (grado)	20
Motor	Tipo	Vertical, en línea, refrigerado por agua, Intercoolado sobrealimentado
	Tipo	Yc6l 270-33
	Empresa de producción	Yuchai
	Desplazamiento (CC)	8424
	No. de cilindro	6
	Tipo de combustible	Diesel
	Potencia funcional nominal (kW/rpm)	199/2200
	Torque (nm/rpm)	1000/1400
	Estándar de emisión	Euro III
Embrague	Tipo	Diafragma de disco único Embrague de empuje de resorte
Embrague	Modo de funcionamiento	Control hidráulico
Caja de cambios	Tipo	mecánico
	Modelo	9JS119
	Empresa de producción	Rápido
	Modo de funcionamiento	Control remoto de eje flexible dual
	Conducir	4x6
	Número de engranajes	9
Marco del cuerpo	Patrón estructural	Construcción remachada trapezoidal

	Dimensiones de la sección del haz longitudinal (mm)	280(8+6)
	Ancho (mm)	860
Aparato de electricidad	Batería (V/AH)	24/140
Aparato de electricidad	Batería (PC)	2
Cuerpo	Modelo	Tianjin
	Tipo	Dos puertas, dos asientos + uno durmiente, reversible
	Pasajeros	2
	Dirección de taxi	Conducir a la derecha
Neumático	Tamaño, cantidad	12. 00 R20, frente: 2, medio: 4 trasero: 4 Repuesto: 1
Gobierno	Tipo	Dirección asistida hidráulica
Ejes	Número de ejes	3
Carga de la velocidad del ejes	Carga nominal de ejes frontales (kg)	5000
Carga de la velocidad del ejes	Carga nominal de ejes traseros (kg)	13000*2
suspensión	Tipo	Múltiples resortes de hoja
	Resorte de hoja delantera	8
	Resorte de hoja trasera	10+8

Referencia de chasis drwaing:

25T Heavy crane truck chassis drawing reference

Parámetro de vehículo

Modelo: CLW5320JQZCL3

Parámetro	Especificación
GVW (KG)	31495
Max. velocidad (km/h)	70
Dimensión general (mm)	1319025503760
Número de pasajero	2
Modelo de conducción	6x4
Taxi:	Manejo de la derecha asientos delanteros ajustables interior estándar cinturones de seguridad luces de niebla Aislamiento de la capa superior parabrisas laminado Limpiaparabrisas Glasto de ventana y puerta Sun Visor con cabina inclinada Aire acondicionado volante multifunción freno de aire asistencia de dirección cerradura central ventana eléctrica Tablero de tablero que muestra la temperatura del agua, el nivel de combustible, la presión del aceite y la transmisión

Parámetros de la grúa

Modelo: CLQ25D -5

Parámetro	Especificación
Boom de la grúa	Número de sección	5
	Longitud de base (M)	10
	Boom totalmente extendido (M)	27
	Boom totalmente extendido + fabón (m)	37
	Forma	En forma de u
Marco	Construcción de marco	Nuevo marco de caja anti-Torque
Parámetro operativo de la grúa	Altura de elevación (M)	42.5
	Capacidad de elevación (kg)	25000
	Longitud de trabajo (M)	37
	Longitud de extensión del brazo telescópico (M)	27
	Capacidad de rotación (grado)	360
	Extensión completa/tiempo de aumento del auge (Sec.)	70
	Retracción completa/tiempo más bajo de auge (sec.)	50
Balancín	No. de estabilizadores (PC)	5
	Tramo longitudinal (mm)	6200
	Distancia del tramo (mm)	7100
Primario y secundario cabrestante	especificación	25T/25T
Tipo de bomba de aceite	Bomba de engranaje	Bomba triple
Max. Velocidad de elevación de una sola cuerda del cabrestante principal en no Carga (m/min)	110
Max. Velocidad de elevación de una sola cuerda cabrestante auxiliar en sin carga (m/min)	95
Velocidad de giro (R/min)	2
Patrón de giro	Soporte giratorio	Diente externo
